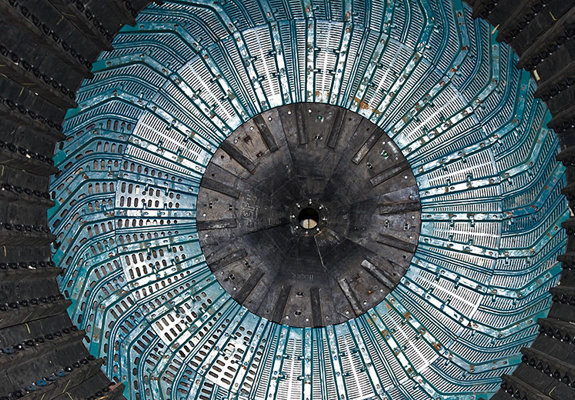

最佳磨机衬板助您达成目标

最佳磨机衬板助您达成目标

金属、橡胶、Poly-Met™、Megaliner™和Orebed™磨机衬板适用于所有类型磨机

每台磨机都是独一无二的!凭借从世界各地8000多台磨机应用中积累的丰富经验,以及市场上规格品种最齐全的产品系列,我们可以为您提供满足特定磨机需求的最佳解决方案。

性能目标

提高可持续性

长寿命、高性能的衬板设计与可持续性和安全性相结合成为首要任务

提高正常运行时间

维修停机的时间更短、次数更少

降低维保成本

运营成本低,维护保养快捷

最优化的产量

最大程度提高年产量

持续改进

磨机衬板属于定制化磨耗件。确定适当的衬板类型和设计,对于优化磨机产量和总磨矿成本至关重要,包括能耗、磨矿介质和维护保养的成本。此外,还必须根据您的需求不断进行优化设计。我们与客户密切合作并进行全程跟踪,以确保始终根据当前运行条件来优化衬板。

美卓可针对某个特定应用,对磨机衬板的材料和设计进行优化。我们能够设计制造所有类型的磨机衬板,适用于美卓和其他品牌的所有类型磨机。广泛的产品系列、创新技术、专业知识和丰富经验,使我们与众不同。我们的衬板设计更注重于磨矿性能、磨机正常运行时间、安全性和可持续性。

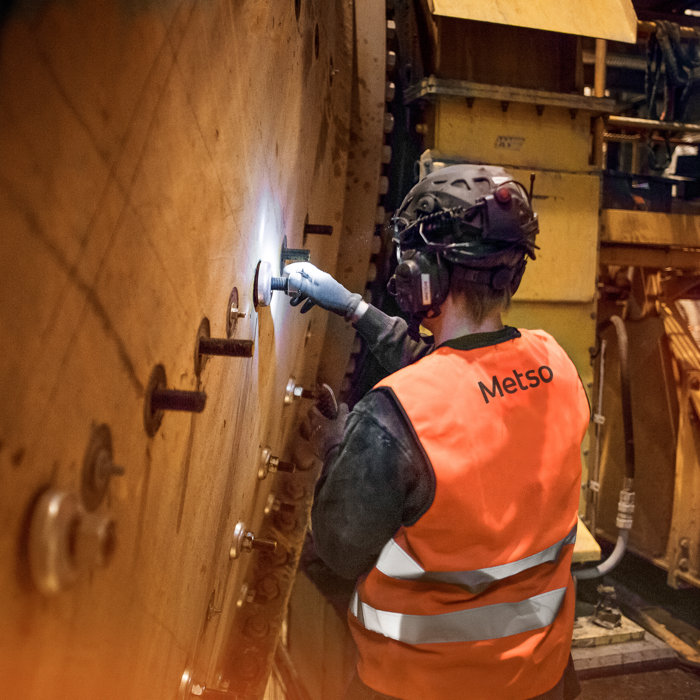

安全第一
安全第一

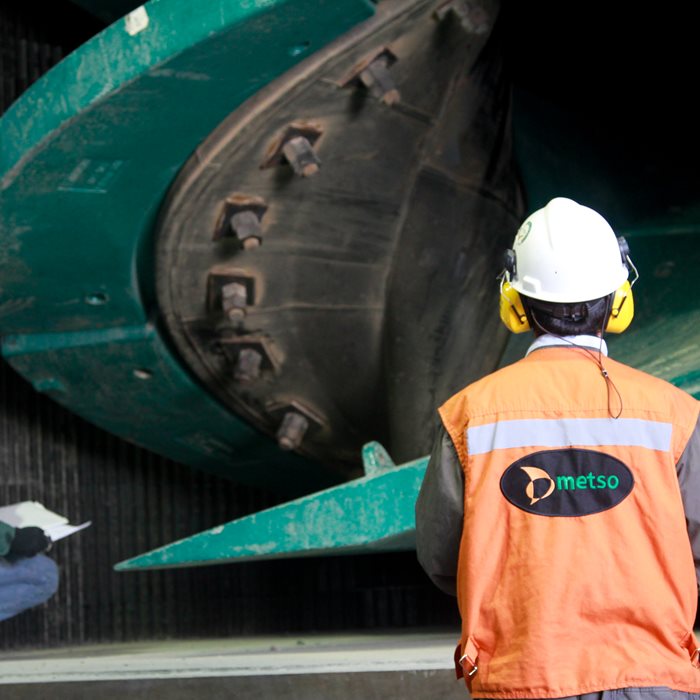

美卓所有磨耗件的设计始终将安全放在首位。我们认为所有事故都是可以避免的,同时也致力于为自己和他人的安全负责。通过工具和方法的不断完善,来保障员工安全。通过利用重量更轻和更耐磨的材质、导引标记、美卓衬板定位系统和适配度高的组件,以一种更安全的作业方式实施衬板安装。

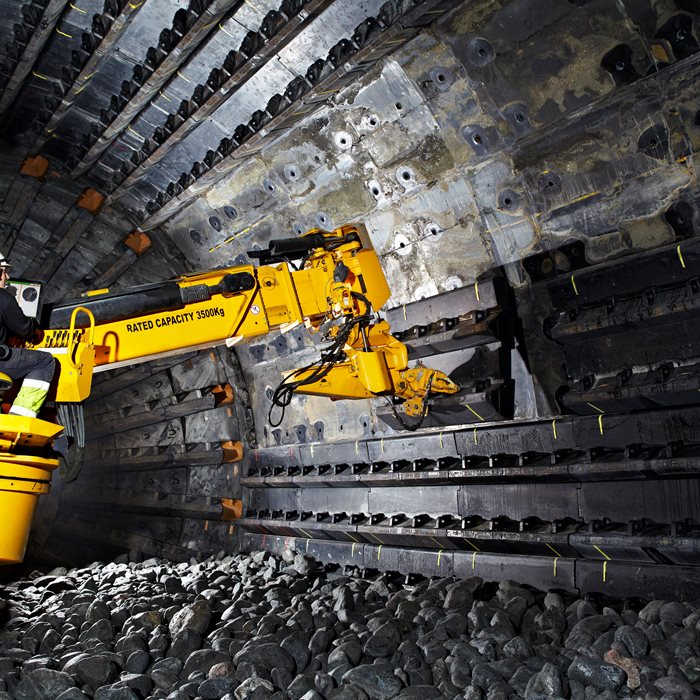

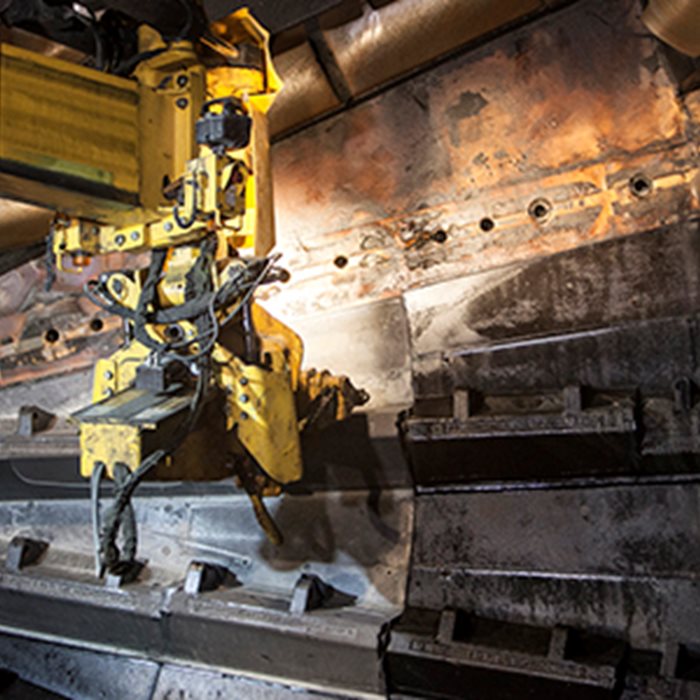

我们专为Megaliner磨机衬板开发的固定系统是一项创新技术,大大提高了操作人员的安全性。利用衬板机械手就可以安装衬板,且可从磨机外部安装固定螺栓。

本地支持和全球经验

在美卓,与客户协作和支持服务的及时性是至关重要的。我们为客户提供近在咫尺的本地支持,多家专业维修机构和研发中心专注于磨耗件开发。

美卓全球实验室提供卓越的性能测试和材料研发支持。我们的磨耗件采用最新技术,遵循最严格的质量标准,在美卓全球制造厂中生产。如今,我们在世界各地拥有9个专门生产橡胶和Poly-Met衬板的生产基地,以及5家生产金属衬板的铸造厂。

本地支持和全球经验

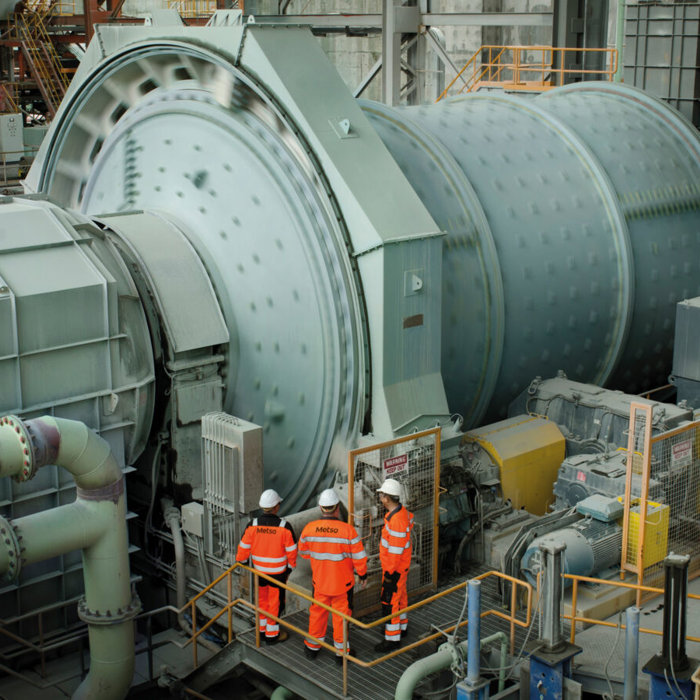

专业独到的磨矿知识
专业独到的磨矿知识

美卓是世界公认的磨机制造技术领导者,这意味着我们不仅仅是一个磨耗件或服务的供应商,而是真正的磨矿专家。我们深谙磨机运行中的技术性能参数、机械原理、动力和力学理论。至关重要的是,我们能够结合对当前运行条件和目标的深刻了解,在磨机衬板的设计中,将减少维护保养和运营成本纳入长远性考量。

领先的创新技术

与客户协同开发全新材料和解决方案是我们工作的核心。选择美卓,您就拥有了最新创新技术,并可参与这一创新过程。我们率先使用橡胶衬板,并发明了Poly-Met、Megaliner和Orebed磨机衬板。我们不断开发新产品,以提升客户的生产工艺水平。我们的最新创新成果包括磨损测量解决方案、全面的Megaliner™给矿端衬板系列、衬板定位系统升级和磨损衬板回收服务。

领先的创新技术

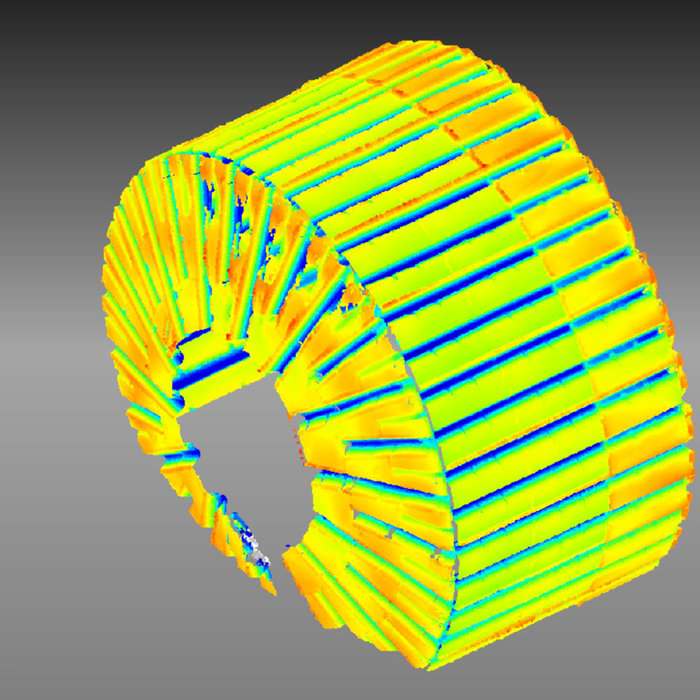

卓越的优化能力
卓越的优化能力

与深刻了解磨矿性能影响变量的合作伙伴合作,可以最大程度提高磨机性能和开机率,同时降低碳排放。

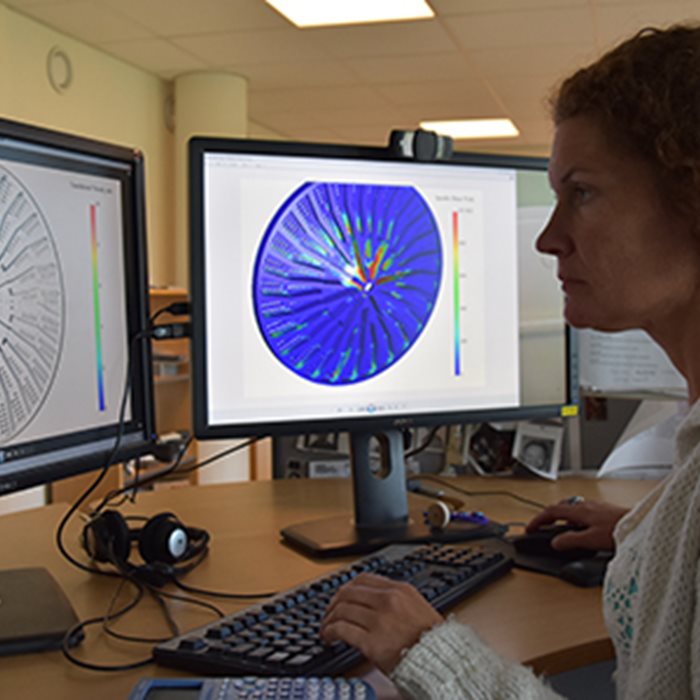

我们始终致力于根据您的目标和当前运行条件来优化磨机衬板设计。利用模拟软件,我们可以精确地预测定制衬板的性能,从而确保达成我们承诺的实效。与美卓合作,可以确保根据您的目标、矿石特性和磨矿工艺来设计磨机衬板。您是否也知道,经过优化且经久耐用的衬板可以显著减少二氧化碳排放,因为需要制造和运输的产品更少。

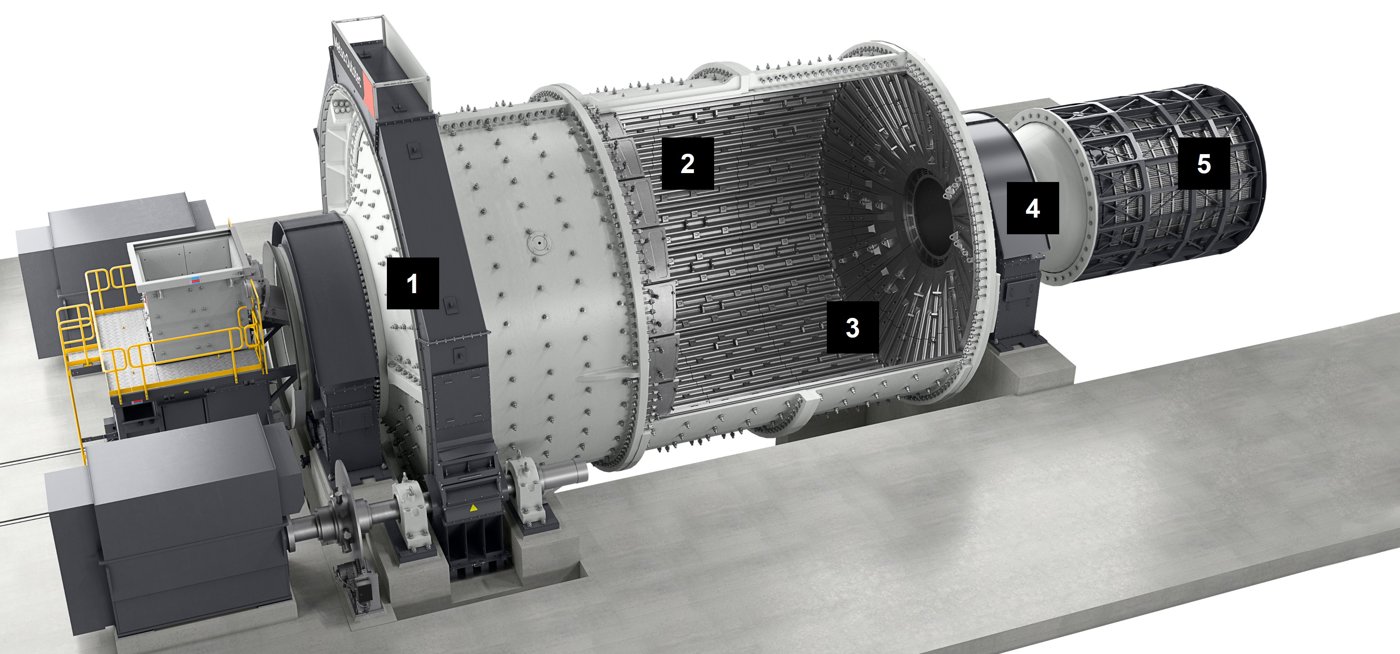

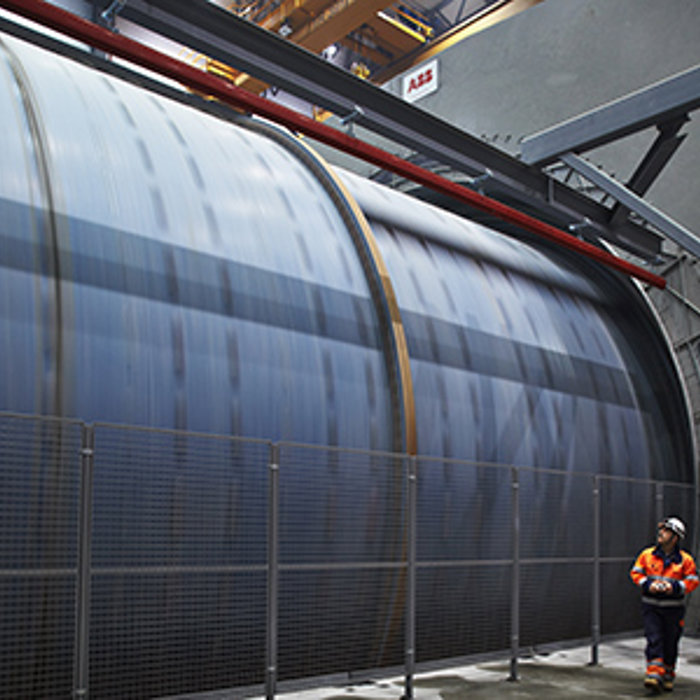

适用于不同类型磨机的所有部位的衬板
适用于不同类型磨机的所有部位的衬板

美卓设计磨机衬板旨在获得最佳的磨矿性能。我们为所有类型的磨提供适合的衬板,包括半自磨机、自磨机、球磨机、棒磨机和顽石磨机。我们的衬板是为满足每个磨机的特定要求而设计的,考虑了磨机尺寸、速度、装料、预期使用寿命和矿石性质等因素。通过我们的整合式解决方案,我们确保您的不同磨耗件能协同工作,助您实现生产和可持续发展目标。

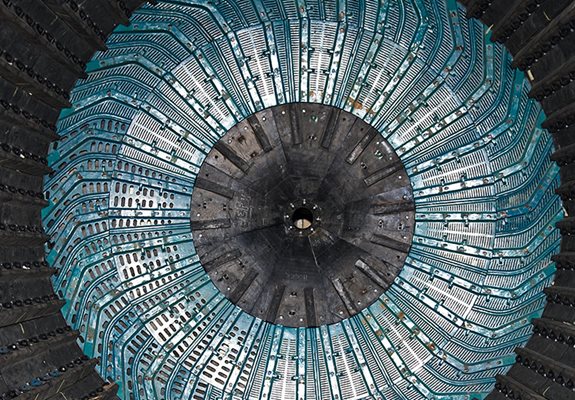

给矿端衬板

给矿端衬板

作为系统解决方案的一部分,给矿端衬板的设计全面考虑了筒体衬板的设计。所有组件必须达到平衡,以最大程度减少维护保养停机次数。

我们尽量将单个零部件的数量降到最低,并确保各零部件不会在安装时相互干扰。对于最易磨损的衬板,我们采用更为坚固的结构。如有可能,高磨损零部件会采用单独更换设计。

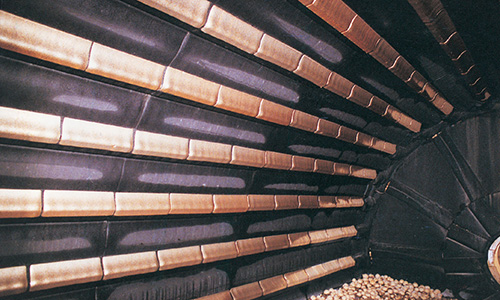

筒体衬板

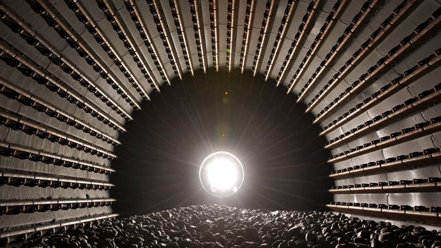

筒体衬板

筒体衬板对磨矿效率有重大影响。其将磨机的旋转动能转化为钢球的摩擦运动,且必须谨慎选择满足每个磨机需求的齿形和齿间距。

美卓在设计筒体衬板时,充分考虑磨矿类型、规格和转速、维修计划、安全、冲击等级、材料有效利用和许多其它操作参数。

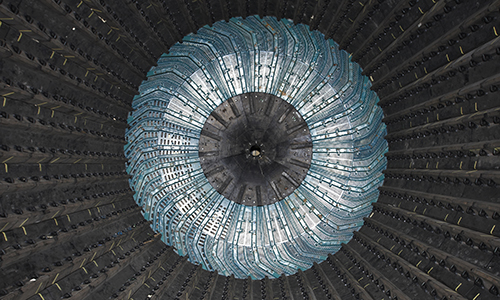

排矿系统

排矿系统

美卓的耐磨橡胶覆层或铸造排矿装置设计分为两大类:径向和弧形。磨机规格越大,物料在排入中空轴之前的运动距离越长。

弧形提升板设计可以使矿浆在较早的阶段就开始向磨机中心流动,并确保卸料盘在排空时,即可为再次装料做好准备。快速的排矿和精简的流程,使能源能够更有效地用于研磨新的给料物料。随着物料循环量的减小,可延长衬板磨损寿命。此外,增加物料流率也有助于提高产量和降低功耗。

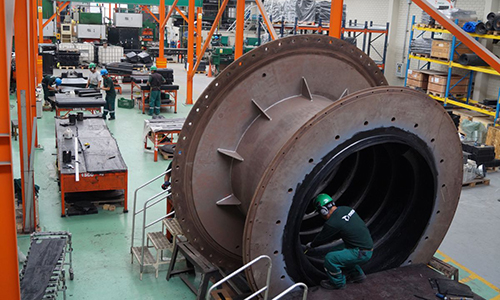

中空轴衬板

中空轴衬板

美卓中空轴衬板为定制设计,可防止磨机中空轴的内部磨损。因而,适配性至关重要。我们可生产几乎所有规格和形状的中空轴衬板。

典型的设计特性包括:控制矿浆流量的内螺旋或挡板、滚筒筛配合法兰、找正螺钉螺纹孔、检查孔等。美卓中空轴衬板分为三种类型:整体式、可更换衬套式和带有栓固耐磨件式。

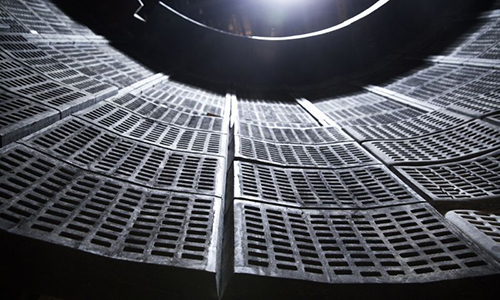

磨机滚筒筛

磨机滚筒筛

无论是分选还是粗粒预筛,磨机滚筒筛在磨矿回路中都发挥着重要作用。坚固轻质的美卓滚筒筛机架由精心选择的焊接型材组成,并覆盖有耐磨橡胶或聚氨酯筛板。如果需要,可提供适配法兰,与任何中空轴或中空轴衬板完美配合。

我们可提供两种类型的滚筒筛筛板:模块化筛板和定制筛板。卡入式连接的模块化筛板的标准规格为305 x 610 mm。其安装和更换十分便利,可最大程度地提高磨机开机率。



View mill lining 3D scans  in virtual reality
体验虚拟现实中的磨机衬板
在虚拟现实中查看您的三维扫描磨机衬板。进入一个高效和安全的环境进行技术讨论。

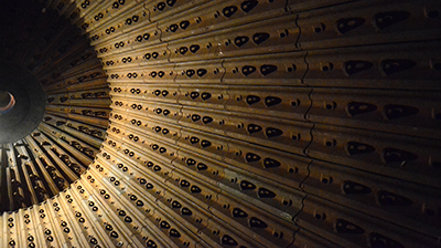

组合材料可实现更好性能

我们具备在同一台磨机中组合使用不同材质衬板的能力,且可充分利用每种材质,以达到最佳性能,这使我们能够帮助您优化磨矿工艺流程,使其更具可持型发展性。

衬板材料的分布方式应该是,在高磨损区域采用加厚材料,在低磨损区域采用更薄的材料。为了达到所需的磨损寿命,会对衬板厚度提出一定要求,同时衬板的形状要符合负载运动的形式且不占用过多的磨机内部空间。此外,好的设计能够使衬板在整个寿命期内保持良好的外形,以提供充分提升钢球所需的牵引力。

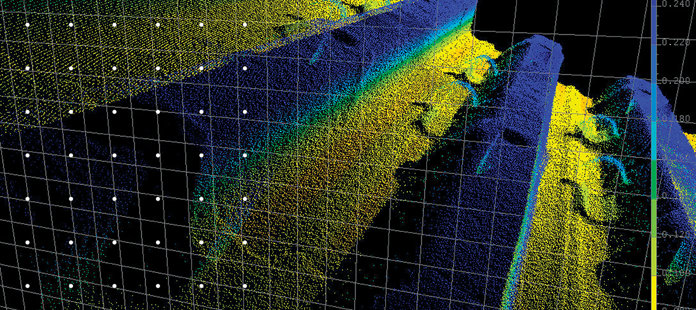

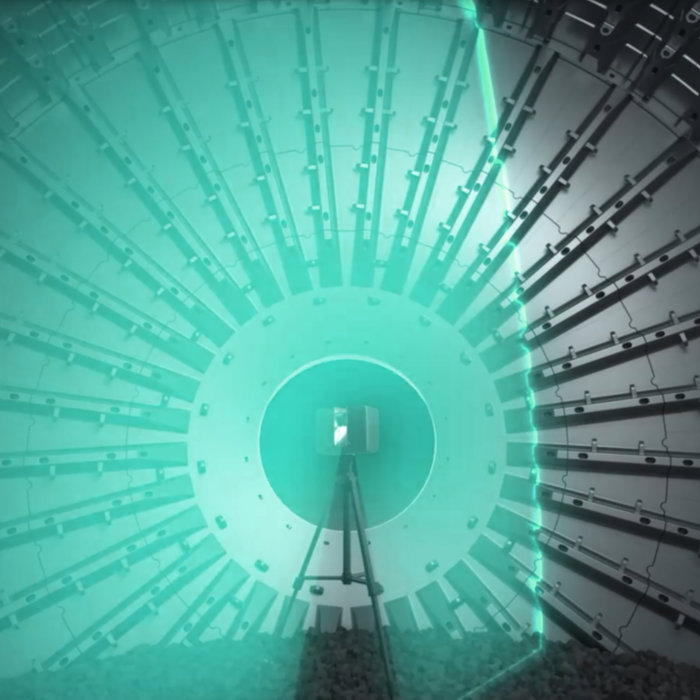

Mill liner wear and performance monitoring
磨机衬板磨损和性能监测
持续改进和优化性能的关键是磨机的磨损和性能监测。

为您提供更多支持

美卓提供一套完整的备件、服务和设备产品组合,以确保您的磨矿工艺达到最佳性能,从而实现生产目标。

为您提供更多支持

选购美卓磨机衬板,您所收获的不仅是一个磨耗件。我们会始终坚持根据您的运行条件和目标,开展衬板的预先研究与设计,并定期监测衬板的磨损情况和性能,以便更好地了解您的磨矿工艺,并相应地对衬板进行优化。我们还提供技术支持,并为我们的客户举办产品和工艺培训,及技术研讨会。

安装和更换衬板

经验丰富的工程师负责监督美卓衬板安全及时地安装。我们的专家坚持采用最严格的安全标准,且经过原始设备制造厂的专业培训,可以确保高水准的安装。如有必要,我们还可以承保更换磨耗件所需的维修停机时间。了解更多磨机衬板更换服务磨机衬板更换机械手。

磨矿回路优化

美卓工艺专家利用分析技术、实验室测试和先进的控制系统,帮助您解决复杂的操作问题。无论是优化单台设备、一个工艺回路或整个工厂,我们都拥有帮助您实现目标的工具和技术。了解更多工艺优化与控制。

全寿命周期服务

从设备开机,到停机,再到寿命期止,我们的预打包解决方案旨在帮助您实现经营目标。我们可以提供特定项目或更大范围的支持,将服务产品组合中的元素与独特的商业模式相结合,为您提供有效帮助。了解更多全寿命周期服务。

磨机服务
充分利用您的磨矿回路。无论您是希望减少停机时间、增加产能、降低吨成本,还是提高效率,美卓都可以为您提供支持。
