运行点
叶轮叶片的轮廓可提供平均流量相对于最佳效率流量的指示。横贯叶片前缘的均匀磨损通常意味着泵的运转接近最佳效率点。（图1）
2021年3月24日
离心渣浆泵磨损形态诊断
选矿厂的渣浆泵会因侵蚀、磨蚀和腐蚀而磨损。这会造成零部件表面的材料损耗。最终，泵将因为泵壳穿孔或泵扬程严重下降而无法运行。拆下的磨损部件可以提供大量有关泵运行状况的信息。

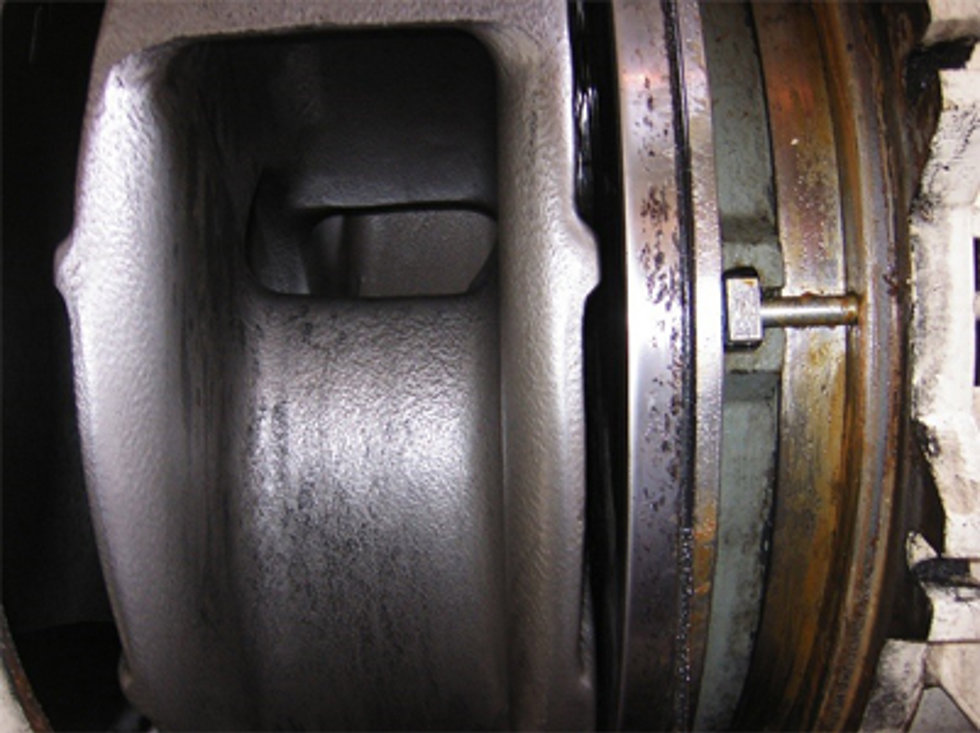

图1-均匀的叶片磨损
远低于最佳效率点运转会引起叶轮入口内的再循环。这一点可以从旋涡得到证明，其将料浆从叶片前部排出。这些情况有时会完全磨穿叶轮前盖板。（图2和3）

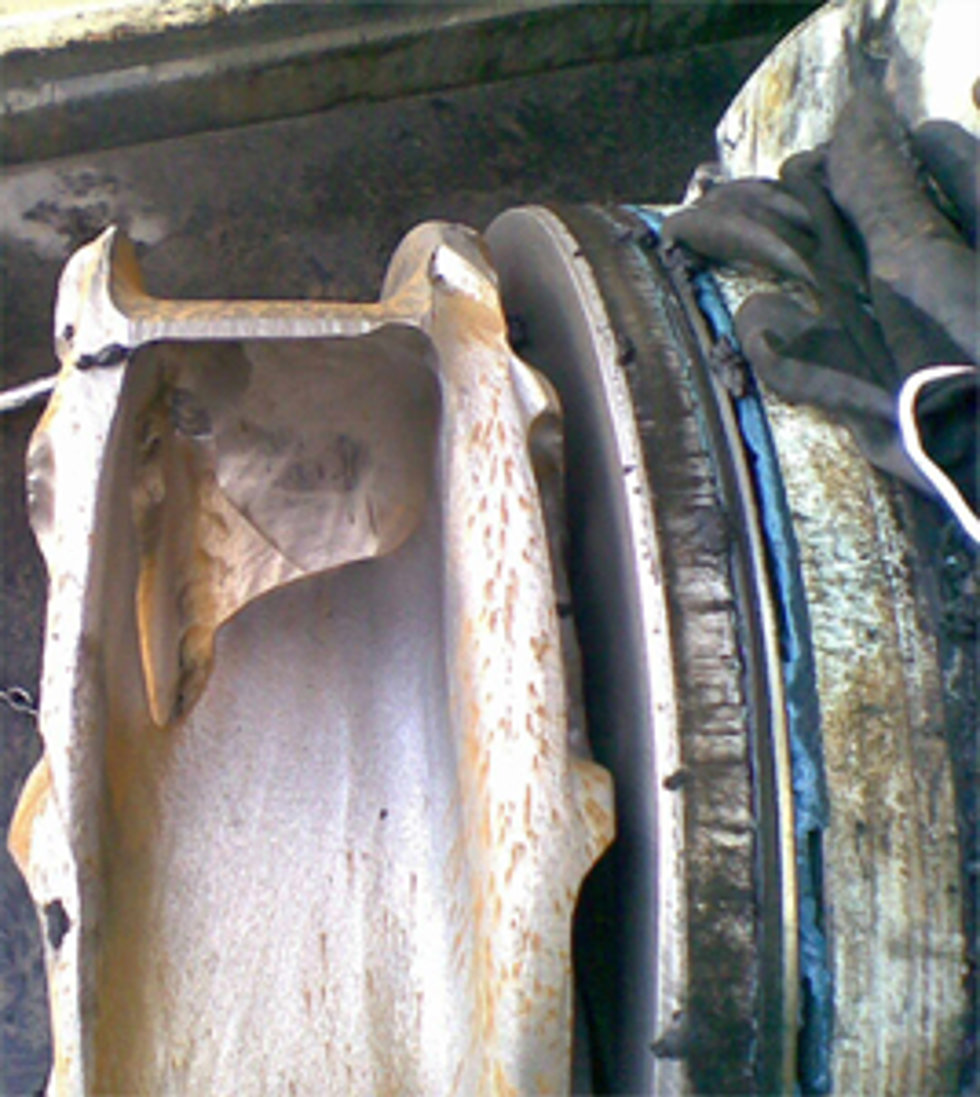

图2-低于最佳效率点%运转

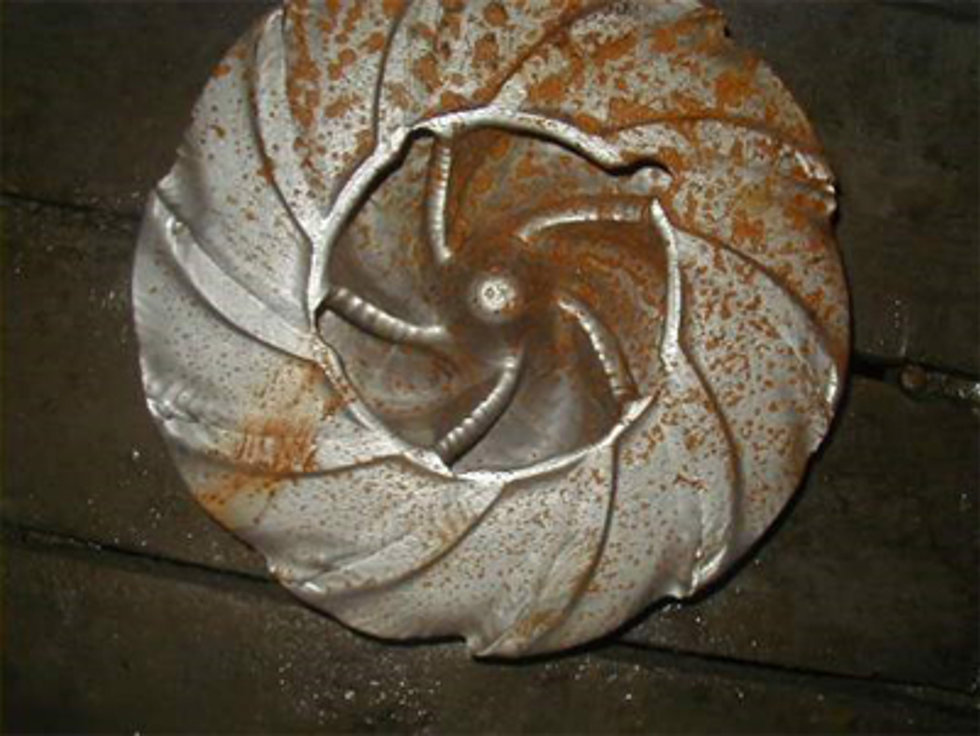

图3-前护罩由于低流量而穿孔
超过最佳效率点运转会导致较高的入口速度，并增加固体颗粒撞击叶轮表面时的冲击能。然而，大颗粒因其高质量也具有很高的能量。因此，叶轮后盖板的冲击磨损可能是由于超过最佳效率点运转，或者是由于粗颗粒造成的。（图4）

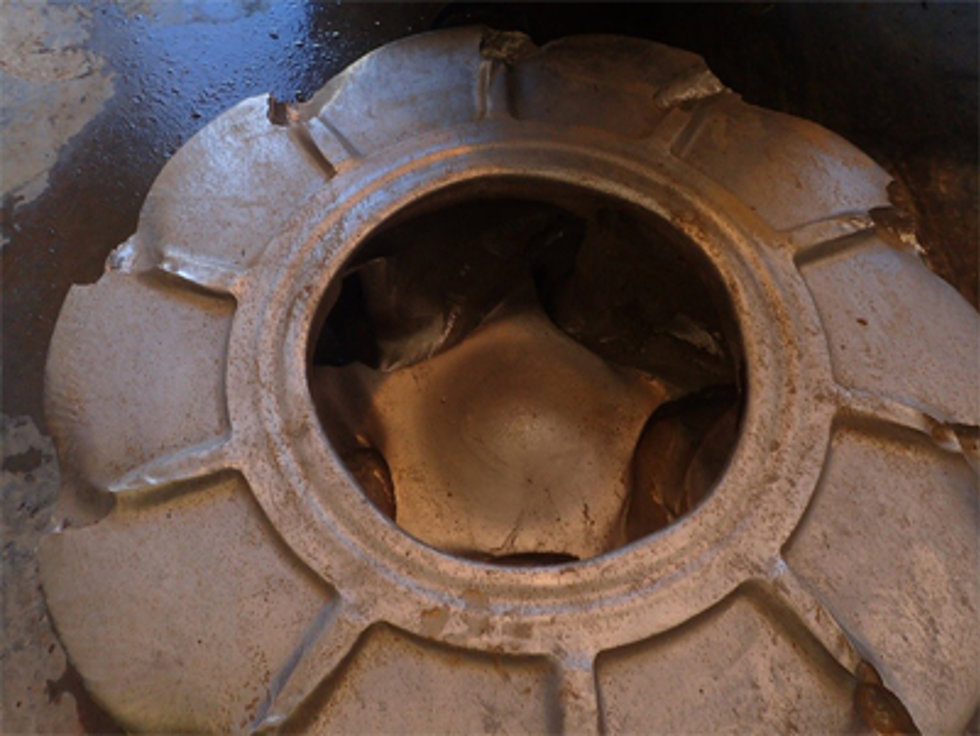

图4-由于粗颗粒引起的叶轮磨损
粒径
白口铁部件磨损的两种主要机制是冲击磨损和滑动磨损。滑床的定义是光滑的、抛光的表面（图5）。有时这个表面形成一种独特的形态，像沙丘一样（Wilson, 2006）；有人认为这些沙丘的波长与矿浆的粒径有关（Walker, 2016）。
随着粒径的增加，粗颗粒穿过这个滑床，并因撞击而造成损伤。这是一种更具破坏性的机制，冲击磨损会导致更快的材料损耗（图6）。表面不再那么光滑，可能出现磨砂状外观。（Wilson, 2006）

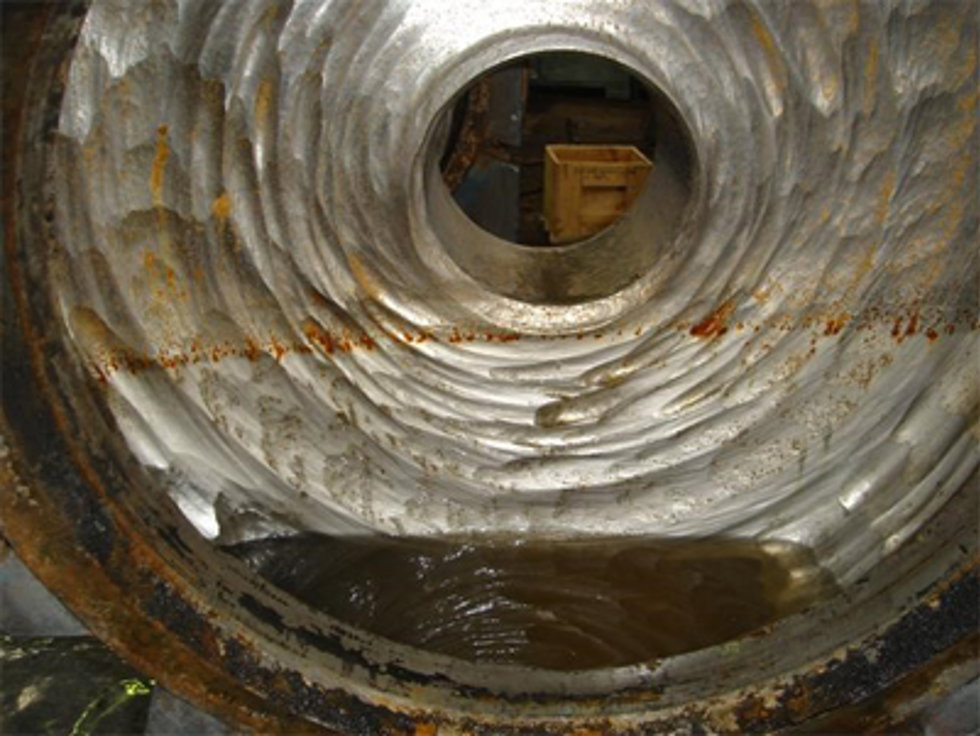

图5-细颗粒磨损

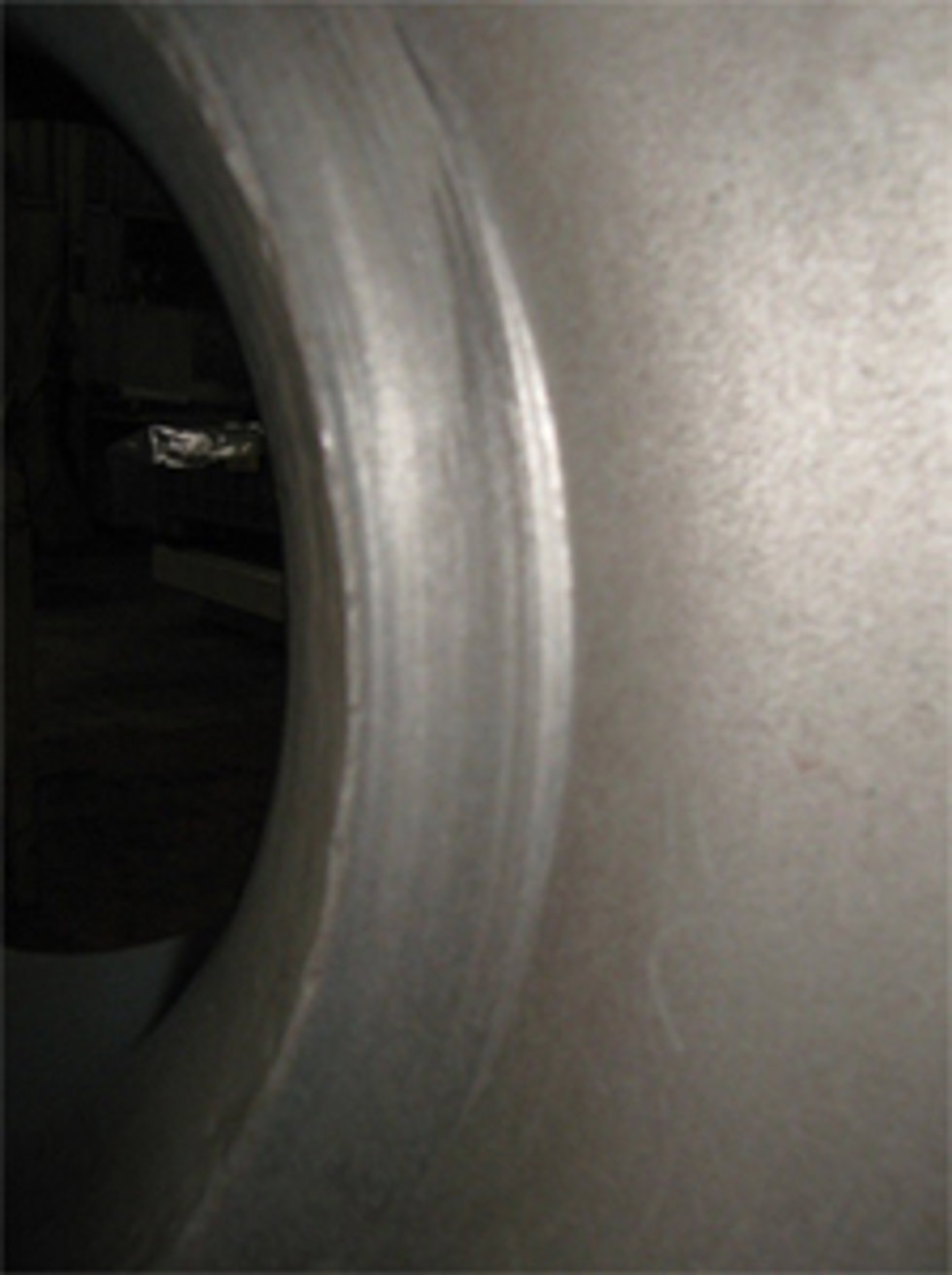

图6-颗粒撞击造成的无光泽面
腐蚀

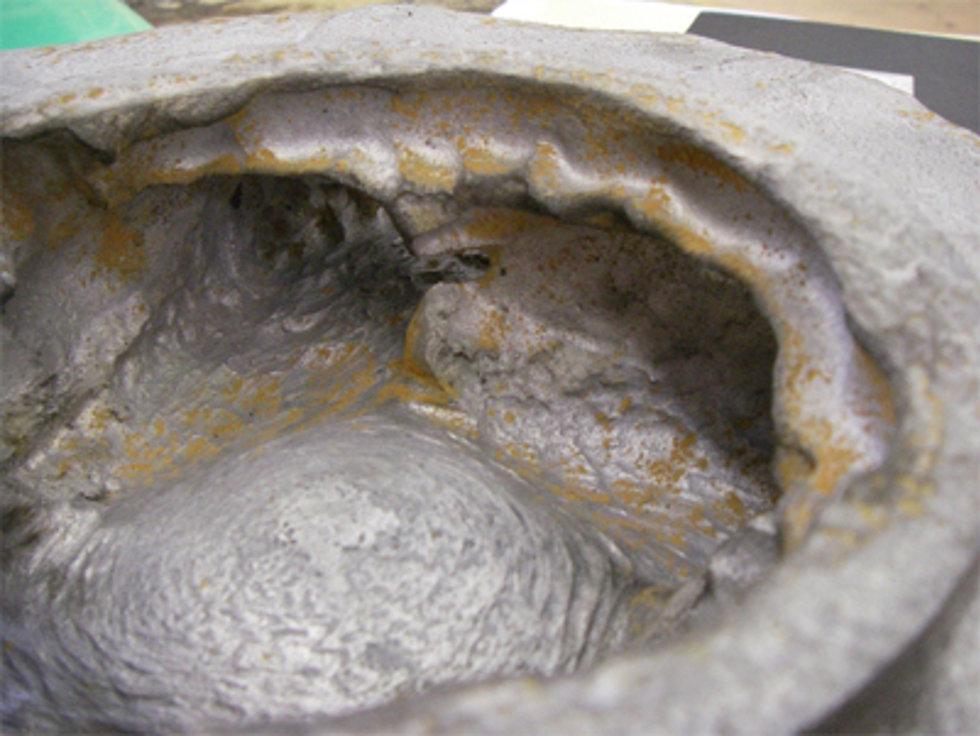

暴露在腐蚀性液体和磨蚀性颗粒中的部件的材料损耗极高。被严重腐蚀的磨损部位最明显的特征是颜色，马氏体基体氧化后会变成红棕色（图7）。
这也削弱了支承硬质碳化物的基体，很容易被磨蚀性颗粒击穿，造成快速磨损。
幸运的是，如果通过添加更多的合金元素，例如铬或钼，来改变熔体的化学成分，通常可以提高这些部件的磨损寿命。
