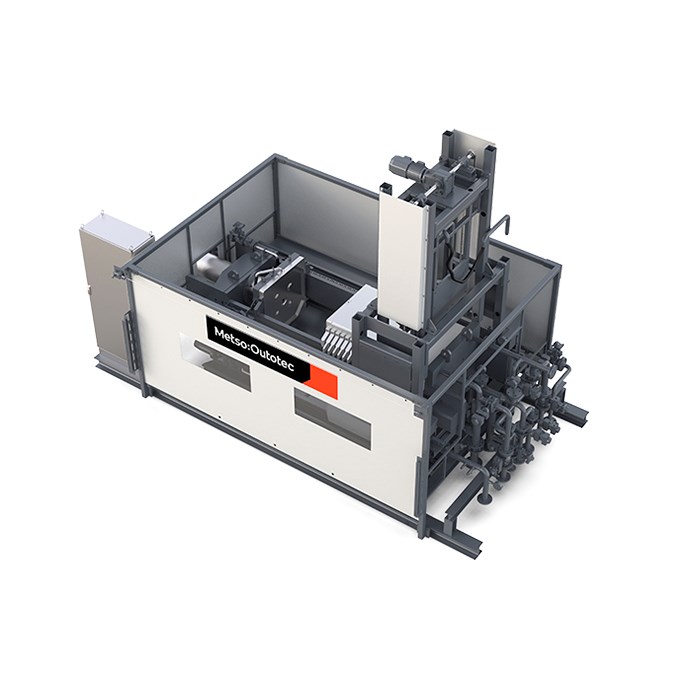

FPS压滤机

FPS压滤机

美卓FPS压滤机在广泛的标准应用中,可实现高效的固液分离,如大型选矿、冶金精炼、工业矿物、食品、制药和生物技术的过滤。
优势

过滤面积从1m2到1000 m2不等。美卓的长期过滤经验和专家技术服务作为辅助支持,FPS可实现可靠的工艺性能和长效的设备寿命。

  • 应用范围广
  • 改进工艺效果
  • 滤板寿命长
  • 标准设计减少资本投入
  • 交付周期短
  • 专为恶劣工况设计
FPS Filter Press
{{zoomedImageIndex + 1}}/2
{{ captions[zoomedImageIndex] }}

工作原理

滤板组位于两个刚性头尾板之间,通过拉板装置将滤板逐个打开,通过液压缸关闭。

在关闭位置,每对滤板之间形成一个坚固的密封腔室。料浆通过滤板关闭时形成的料浆分配管路进入腔室。料浆同时泵入所有腔室,在腔室两侧形成滤饼。过滤完成后,滤板打开,滤饼卸出。

得益于模块化设计,FPS压滤机可以通过添加选装件,满足标准过滤应用的要求。

安全装置

FPS压滤机有不同的安全装置可供选择,包括光幕、防止机械运动的拉绳开关,以及用于防止高温和有毒料浆伤害的移动式或固定式防溅装置。

电气控制系统

压滤机采用西门子S7系列控制系统、HMI人机界面,操作简单、稳定。电气控制系统可根据操作条件和工艺要求定制。

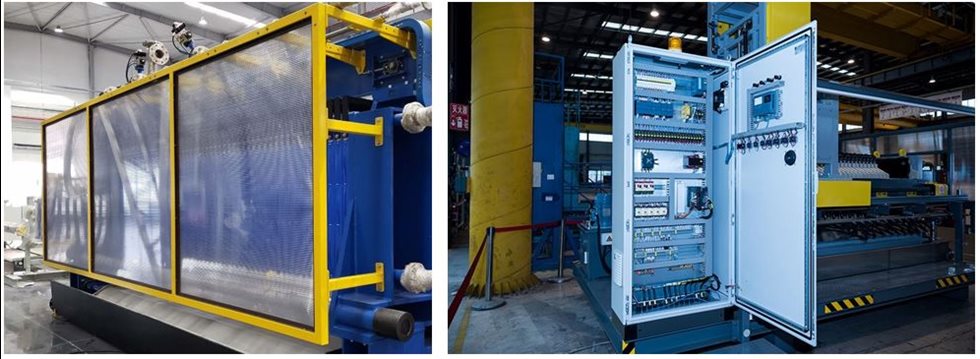

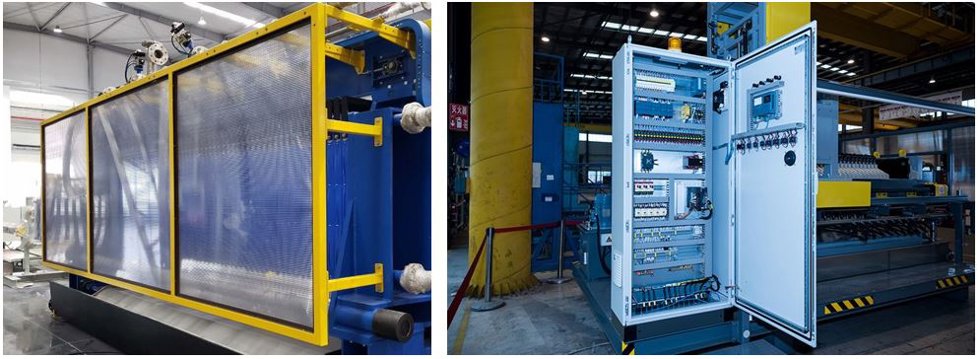

固定式和移动式防溅装置为选装件(左),西门子自动化系统和HMI人机界面(右)
固定式和移动式防溅装置为选装件(左),西门子自动化系统和HMI人机界面(右)

侧梁设计

对于板框式压滤机和隔膜式压滤机,可提供800/1000/1250/1500/2000 mm系列的侧梁压滤机。建议在恶劣应用条件下使用悬梁压滤机。

侧梁压滤机的拉板装置

塑料防腐链盖保护传动链条免受料浆残渣和腐蚀性物质的侵蚀,并可降低噪音。变频器可调节拉板装置的速度和扭矩。

悬梁压滤机的拉板装置

顶部单点移动装置有助于防止侧梁拉板装置不同步移动。悬梁上的扭矩装置用来控制板的移动,有助于避免接触料浆残渣引起的腐蚀。拉板移动精准、平稳、调整简便、减少磨损,从而延长部件的使用寿命。

液压站(HPU)

液压站(HPU)是压滤机的主要动力系统,可以标准化配置,也可以根据需要定制配置。

滤布清洗装置

滤布清洗装置采用先进的可伸缩清洗臂,最大水压高达60巴,清洗效率更高,水耗更低。

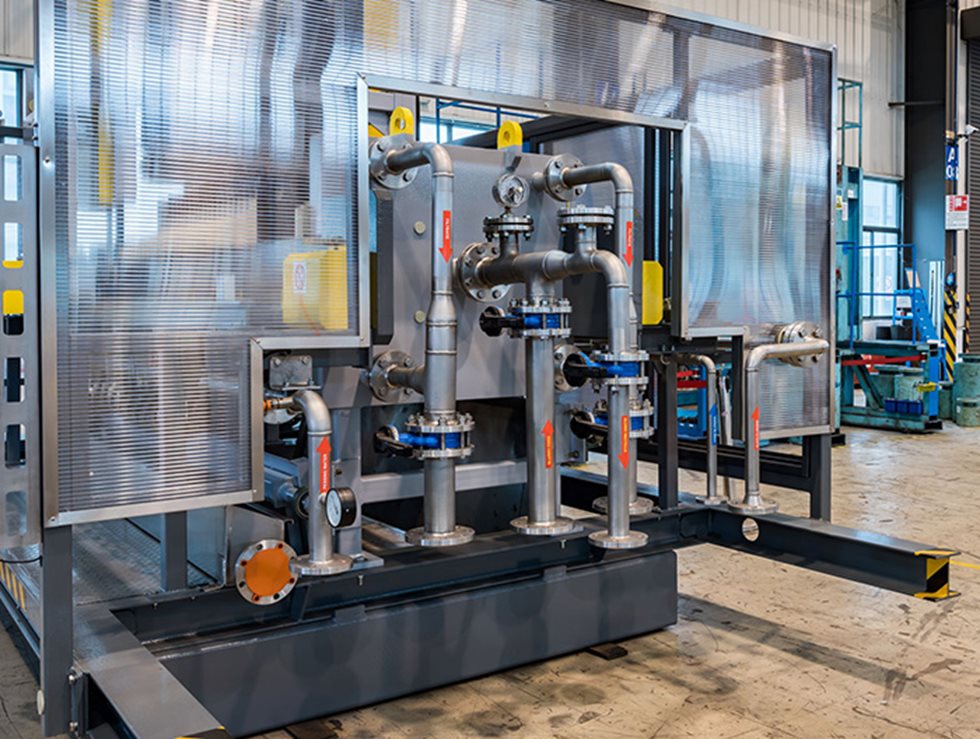

头板管路带管阀门和仪表

美卓提供满足过滤工艺需求的整套管道、阀门和仪表。头板管路的调试在工厂完成,以便在布管和接线连接完成后,更快地进行现场调试,且操作简单。

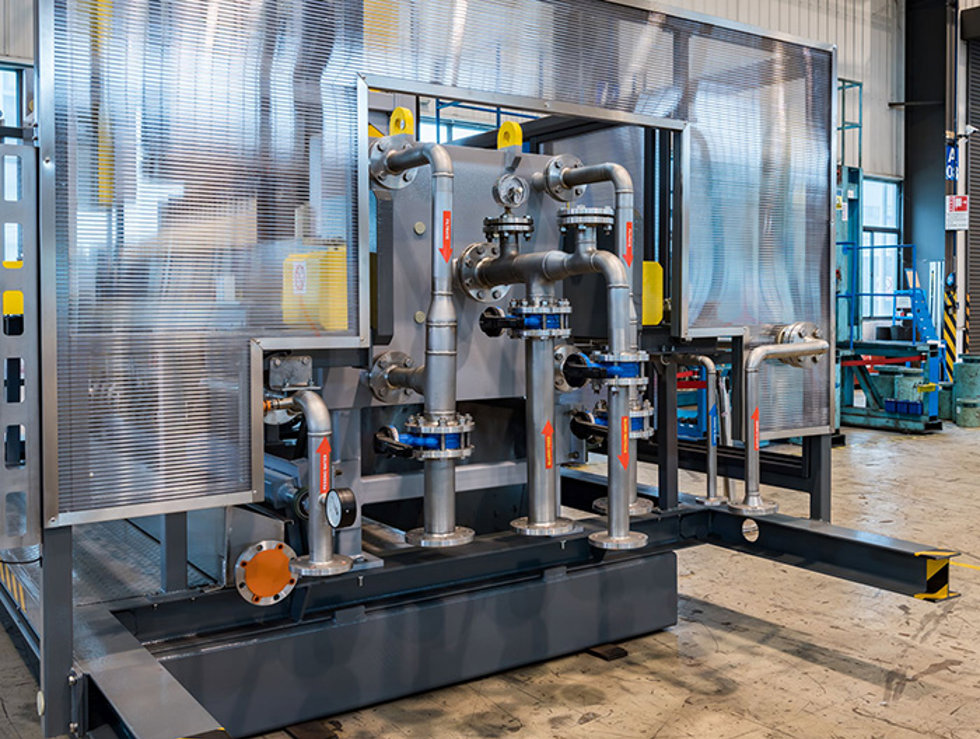

头管阀门和仪表
头管阀门和仪表
