圆锥破碎机衬板容积对产能有何影响

新破碎腔与磨损破碎腔的区别

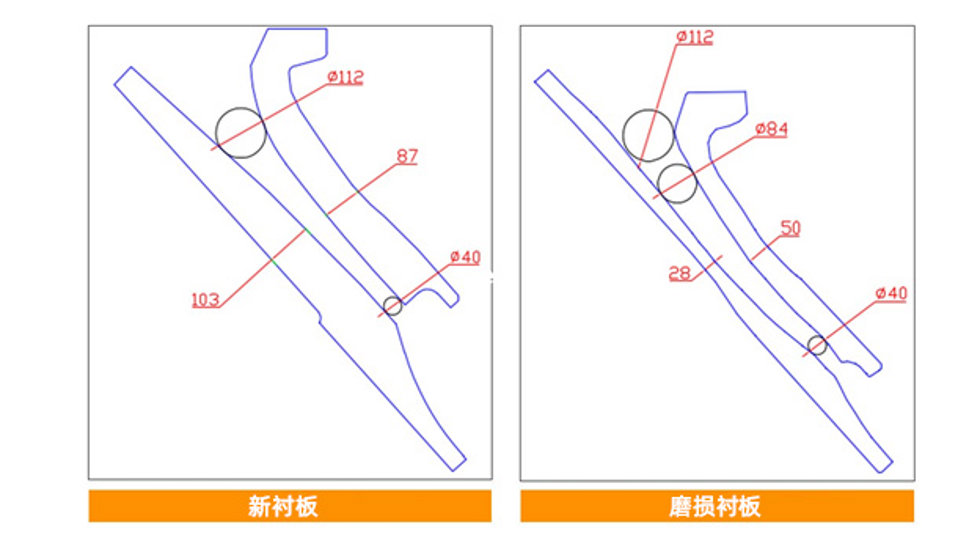

让我们通过下图来观察。图中展示了两种状态下破碎机衬板的横截面：左图是未发生任何磨损的新衬板的外形，右图是同一衬板在使用磨损后的外形。磨损部位的厚度表明利用率已超过50%，因此可以判断衬板更换时机合适。请注意，两个衬板的紧边排料口(CSS)均保持在40 mm，但我们可以看到，112 mm的最大给料粒已经超过磨损后的破碎腔开口尺寸84 mm了。

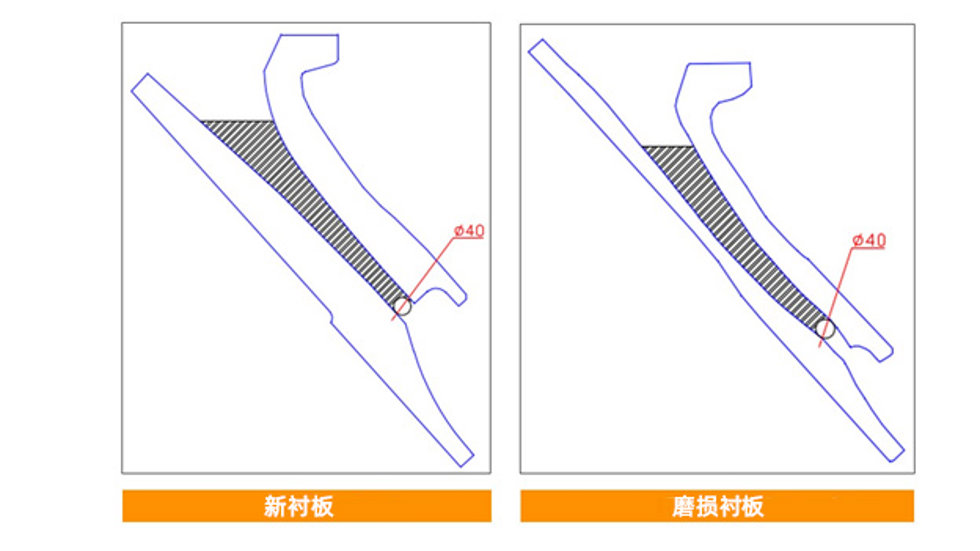

为更好地理解容积处理能力，下图两种衬板轮廓中均已重点标出相关区域。我们可以看到，在相同排料口(CSS，40mm）的条件下，磨损后的轮廓容积有所下降。容积处理能力变低，与全新衬板比，该破碎腔每小时能够处理的物料吨数会减少；如果调大磨损衬板对应的排料口尺寸，容积处理能力虽能恢复，但成品物料质量将会下降。

衬板性能与生产率

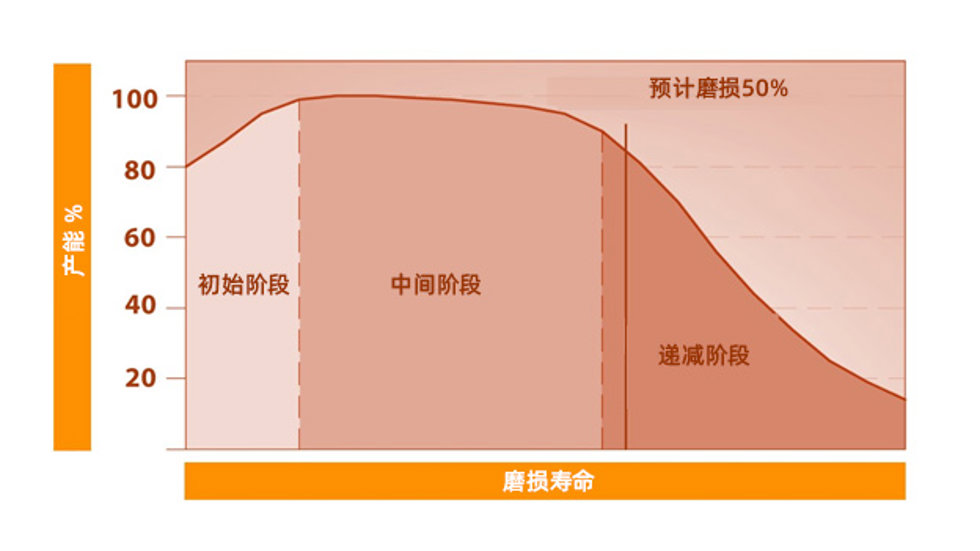

对于产能而言，一套衬板的使用寿命大致可分为三个阶段：

1. 初始阶段

据观察，新衬板在多数情况下，以80%的产能开始运行。这一阶段持续时间较短，在此期间破碎腔逐渐适应运行条件。

2. 中间阶段

此阶段始于衬板的形状适应了粒度、CSS和给料量，运行参数稳定在安全范围内。在这一阶段，生产能力更接近100%，且持续时间比第一阶段更长。

3. 递减阶段

据估算，当衬板磨损量按重量计减至50%时，便进入递减此阶段。容积降低会引发产能加速下滑。此时建议更换衬板。

最终建议

• 记录磨耗件的重量日志，以获得最佳利用率，理想值应在45%至55%之间
• 采用以下公式计算利用率：

        利用率 = (新件重量 - 磨损件重量) × 100 / (新件重量)

• 监测并跟踪小时产量（t/h）
• 当磨耗件利用率达到50%时，识别小时产量下降了多少。若每小时产量下降超过10%，则建议更换衬板
• 评估继续使用利用率超过50%的衬板价值，是否足以弥补每小时产能损失，这一点非常重要。一旦更换为新衬板，这部分产量损失将立即得到补偿。
